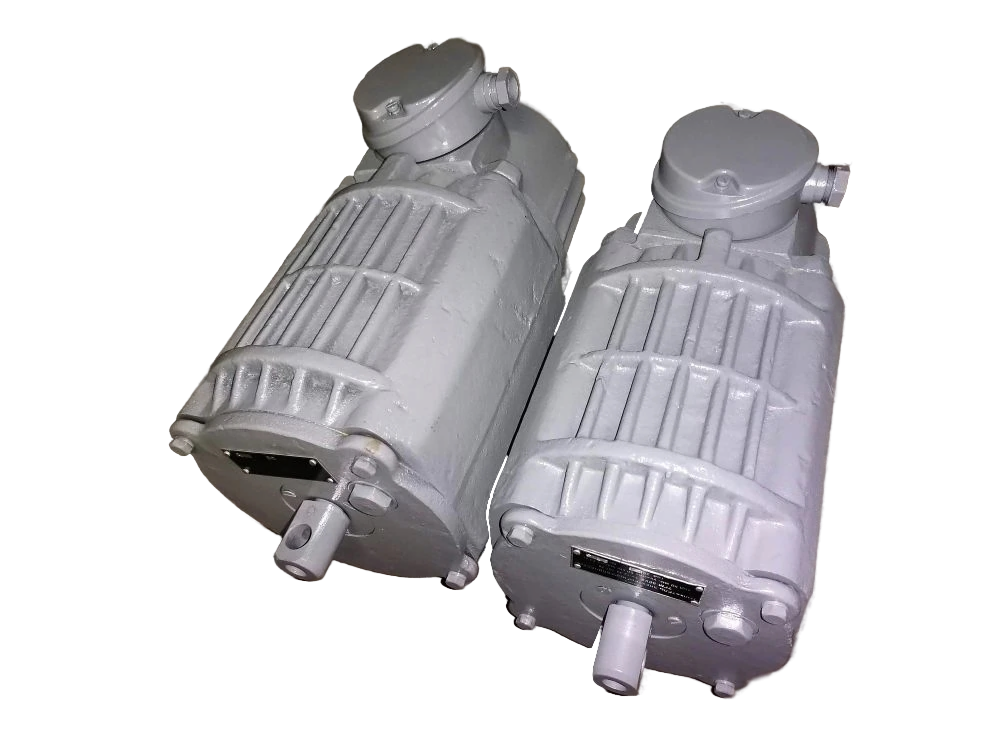

Гидротолкатель ТГМ-80
Гидротолкатель ТГМ-80 — это электрогидравлическое устройство, предназначенное для комплектации колодочных тормозов серии ТКГ (ТКГ-400 и ТКГ-500). Он применяется в грузоподъёмном оборудовании, кранах, металлургическом производстве, горнодобывающей промышленности и других сферах, где требуется эффективное и надёжное торможение.
Принцип работы
Принцип работы основан на создании избыточного масляного давления, генерируемого центробежным колесом при вращении электродвигателя. Это давление приводит в движение поршень, который, в свою очередь, перемещает шток, приводящий в действие тормозную систему.
Конструкция
Толкатель ТГМ-80 состоит из следующих основных компонентов:
- электродвигатель АДГМ — обеспечивает вращение центробежного колеса;
- центробежное колесо — создаёт избыточное давление рабочей жидкости;
- поршень и шток — преобразуют гидравлическое давление в линейное перемещение;
- уплотнительное кольцо — предотвращает утечку рабочей жидкости.
Технические характеристики
Некоторые параметры гидротолкателя ТГМ-80:
- номинальное усилие подъёма — 800 Н;
- максимальное усилие подъёма — 1120 Н;
- ход штока — 50 мм;
- время подъёма штока в нагретом состоянии при 25 °C — 0,4 с;
- время обратного хода штока в нагретом состоянии при 25 °C — 0,75 с;
- номинальное напряжение питания — 380 В;
- частота напряжения питания — 50 Гц;
- число оборотов двигателя — 2800 об/мин;
- масса — 27 кг;
- объём рабочей жидкости — 3,7 л.
Условия эксплуатации
Гидротолкатели серии ТГМ, включая модель ТГМ-80, предназначены для эксплуатации в температурном диапазоне от +35 °C до -20 °C. При температурах ниже -20 °C рекомендуется использовать морозостойкое масло АМГ-10.
Толкатель может работать в условиях, где возможно образование взрывоопасных смесей паров и газов категории IIA, IIB, IIС (кроме ацетилена) группы Т1–Т4.
