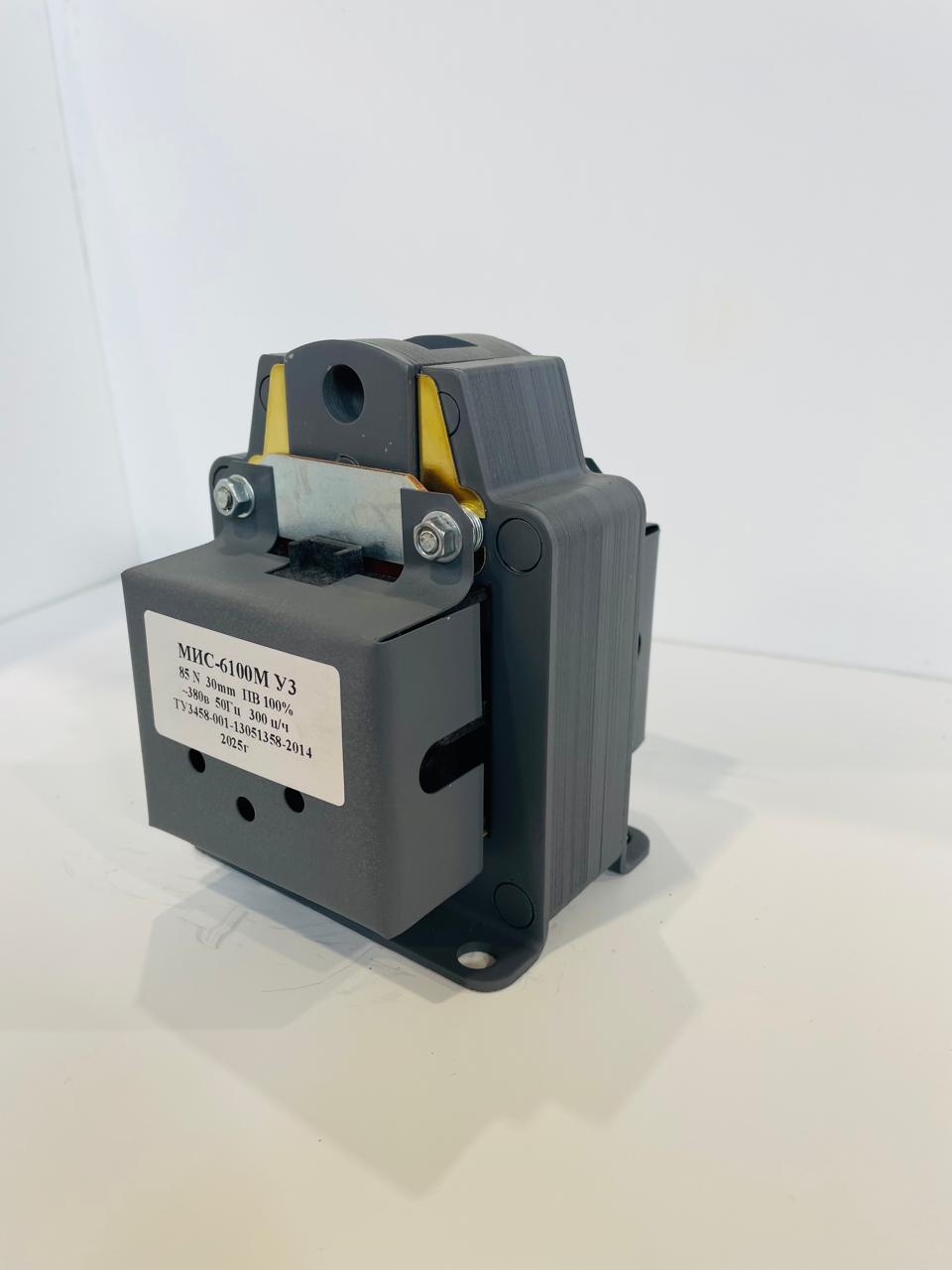

Электромагнит МИС-6100

Электромагнит МИС‑6100

Общее назначение
Однофазный электромагнит шестой величины тянущего типа (в обозначении — цифра 1, напр. МИС‑61…). Предназначен для дистанционного управления исполнительными механизмами промышленного оборудования:

• станками и автоматизированными системами;

• запорной и регулирующей арматурой;

• блокировочными устройствами и стопорными механизмами;

• аварийными фиксаторами;

• системами безопасности промышленного оборудования.

Основные технические характеристики

• Тип исполнения: тянущий.

• Номинальное тяговое усилие: $85\text{Н}$.

• Ход якоря: $30\text{мм}$.

• Режим работы (ПВ): $100\%$ или $40\%$ (продолжительный или повторно‑кратковременный).

• Допустимое число циклов в час: до $1200$.

• Напряжение питания: переменный ток ($\text{AC}$):

  • стандартные номиналы: $220\text{В}$, $380\text{В}$;

  • возможны иные варианты в диапазоне $110–500\text{В}$ (частота $50$ или $60\text{Гц}$).

• Номинальная активная мощность: $152\text{Вт}$.

• Номинальный ток: $0,4\text{А}$ (для исполнения на $380\text{В}$).

• Степень защиты: IP20.

• Климатическое исполнение и категория размещения: ЕУ3 (умеренный климат, эксплуатация в закрытых помещениях).

• Диапазон рабочих температур: от −40 ∘C до +40 ∘C.

• Высота над уровнем моря: до $2000\text{м}$.

• Рабочее положение: вертикальное.

• Механическая износостойкость: до $1\text{млн}$ циклов.

• Исполнение выводов катушки: жёсткие (в обозначении — буква Е, напр. МИС‑6100Е…).

• Габариты (Д × Ш × В): $104\times 134\times 98\text{мм}$.

• Масса: $3,7–4,2\text{кг}$ (зависит от модификации).

Устройство и принцип работы

Основные элементы:

1. Якорь (подвижная часть) — передаёт тяговое усилие исполнительному механизму.

2. Ярмо (неподвижный магнитопровод) — формирует магнитный контур.

3. Катушка — создаёт магнитное поле при подаче напряжения.

4. Клеммная колодка — обеспечивает подключение к сети.

Принцип действия:

• При подаче напряжения на катушку возникает ток, формирующий магнитное поле.

• Магнитный поток замыкается через ярмо и якорь, втягивая якорь внутрь (тянущее исполнение).

• Якорь приводит в действие исполнительный механизм.

• При снятии напряжения ток прекращается, магнитное поле исчезает, и якорь возвращается в исходное положение под действием противодействующей силы механизма.

Условия эксплуатации

• Окружающая среда: взрывобезопасная, без токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.

• Колебания напряжения сети: от $0,85$ до $1,05$ номинального.

  • При превышении напряжения: возможен перегрев катушки и выход из строя.

  • При понижении напряжения: возможно самопроизвольное отключение и аварийная остановка механизма.

• Температура окружающей среды: не должна превышать +40 ∘C (риск перегрева, старения изоляции, межвиткового замыкания).

• Запрещено: попадание посторонних предметов в зазор между ярмом и якорем (приводит к неполному замыканию магнитной системы, резкому росту тока и перегреву).

Требования к обслуживанию (не реже 1 раза в год):

• очистка от пыли и грязи;

• проверка и подтяжка контактных зажимов;

• осмотр на отсутствие механических повреждений;

• контроль цепи заземления;

• измерение сопротивления изоляции обмоток.

Структура условного обозначения

МИС‑6100ХЗ

• МИС — вид аппарата (электромагнит серии МИС).

• 6 — габарит (размер магнитопровода).

• 1 — исполнение по способу воздействия: 1 — тянущее, 2 — толкающее.

• 0 — режим работы (ПВ): 0 — $100$ или $40\%$, 1 — $10\%$.

• 0 — степень защиты: 0 — IP20, 1 — IP00.

• ХЗ — климатическое исполнение (ЕУ, У, Т) и категория размещения (3).

Преимущества и особенности

• Универсальность: подходит для широкого спектра промышленных механизмов.

• Высокая механическая износостойкость: до $1\text{млн}$ циклов.

• Стабильность работы: сохраняет работоспособность при вибрации и перепадах температуры.

• Простота монтажа: компактные размеры и жёсткие выводы катушки облегчают установку.

• Соответствие ГОСТ: отвечает требованиям к аппаратам промышленного назначения.

Применение

• станки и автоматизированные системы;

• запорная и регулирующая арматура;

• блокировочные устройства и стопорные механизмы;

• аварийные фиксаторы;

• системы безопасности промышленного оборудования;

• гидравлические и пневматические приводы;

• электромагнитные муфты и тормоза;

• приводы коммутационных аппаратов.
