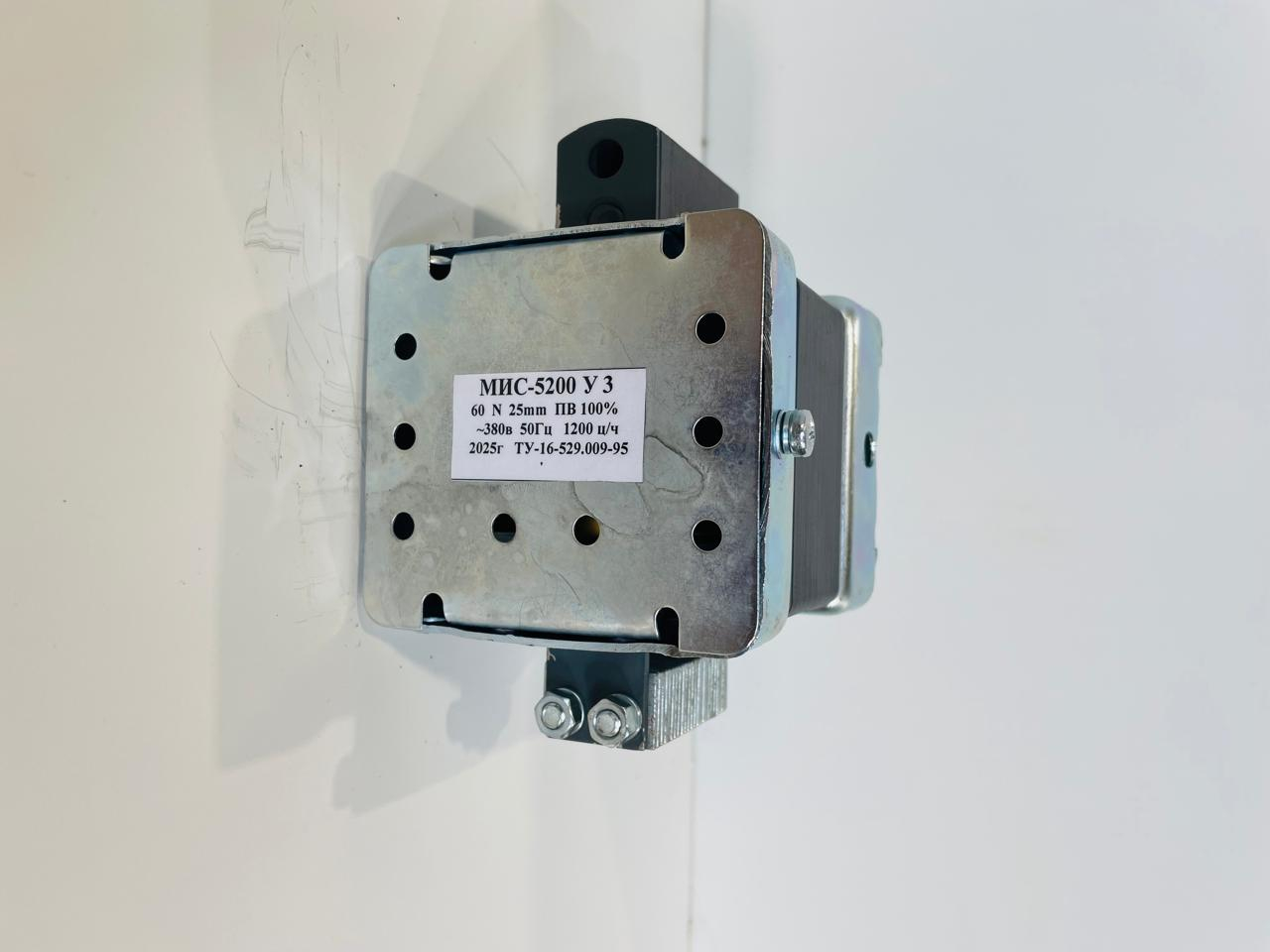

Электромагнит МИС-5200

Электромагнит МИС‑5200

Общее назначение
Однофазный электромагнит пятой величины толкающего типа (в обозначении — цифра 2, напр. МИС‑52…). Предназначен для дистанционного управления исполнительными механизмами: задвижками, клапанами, гидро‑ и пневмоаппаратурой, коммутационными устройствами и др.

Основные технические характеристики

• Номинальное тяговое усилие: $60\text{Н}$.

• Ход якоря: $25\text{мм}$.

• Режим работы (ПВ): $100\%$, $40\%$ или $10\%$ (продолжительный, повторно‑кратковременный).

• Допустимое число циклов в час: до $1200$.

• Напряжение питания: переменный ток $110–500\text{В}$ (частота $50$ или $60\text{Гц}$).
  Доступные номиналы: $110$, $127$, $220$, $230$, $380$, $400$, $415$, $440$, $500\text{В}$.

• Пусковая мощность обмотки: $850\text{Вт}$.

• Рабочая мощность обмотки: $60\text{Вт}$.

• Степень защиты: IP40.

• Климатическое исполнение и категория размещения: У3 (умеренный климат, эксплуатация в закрытых помещениях с естественной вентиляцией).

• Диапазон рабочих температур: от −40 ∘C до +40 ∘C.

• Высота над уровнем моря: до $2000\text{м}$.

• Рабочее положение: вертикальное.

• Механическая износостойкость: до $1\text{млн}$ циклов.

• Габариты (Д × Ш × В): $108\times 102\times 86,5\text{мм}$.

• Масса: $3,7\text{кг}$.

Устройство и принцип работы

Электромагнит состоит из трёх ключевых элементов:

1. Шихтованный магнитопровод (ярмо) — снижает потери от вихревых токов и нагрев стали.

2. Подвижная часть (якорь) — изготовлен из листов шихтованной электротехнической стали для уменьшения потерь на перемагничивание.

3. Катушка — выполнена из медного обмоточного провода в лаковой или эмалевой изоляции; создаёт магнитное поле при протекании тока.

Принцип действия:

• При подаче напряжения на катушку возникает ток, формирующий магнитное поле.

• Магнитный поток замыкается через ярмо и якорь, выталкивая якорь (толкающее исполнение).

• Якорь приводит в действие исполнительный механизм.

• При снятии напряжения ток прекращается, магнитное поле исчезает, и якорь возвращается в исходное положение под действием противодействующей силы механизма.

Условия эксплуатации

• Окружающая среда: взрывобезопасная, без токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.

• Колебания напряжения сети: от $0,85$ до $1,05$ номинального.

  • При превышении напряжения: возможен перегрев катушки и выход из строя.

  • При понижении напряжения: возможно самопроизвольное отключение и аварийная остановка механизма.

• Температура окружающей среды: не должна превышать +40 ∘C. Перегрев ведёт к:

  • росту сопротивления обмоток;

  • ускоренному старению изоляции;

  • риску межвиткового замыкания.

• Запрещено: попадание посторонних предметов в зазор между ярмом и якорем (приводит к неполному замыканию магнитной системы, резкому росту тока и перегреву).

Требования к обслуживанию (не реже 1 раза в год):

• очистка от пыли и грязи;

• проверка и подтяжка контактных зажимов;

• осмотр на отсутствие механических повреждений;

• контроль цепи заземления;

• измерение сопротивления изоляции обмоток.

Структура условного обозначения

МИС‑5200ХЗ

• МИС — вид аппарата (электромагнит серии МИС).

• 5 — габарит (размер магнитопровода).

• 2 — исполнение по способу воздействия: 1 — тянущее, 2 — толкающее.

• 0 — режим работы (ПВ): 0 — $100$ или $40\%$, 1 — $10\%$.

• 0 — степень защиты: 0 — IP20, 1 — IP00 (в данном случае — IP40).

• ХЗ — климатическое исполнение (У, Т) и категория размещения (3).

Применение

• гидро‑ и пневмоаппаратура;

• задвижки и запорная арматура;

• промышленные станки и автоматика;

• электромагнитные муфты и тормоза;

• приводы коммутационных аппаратов;

• системы дистанционного управления исполнительными устройствами в:

  • металлообработке;

  • станкостроении;

  • лёгкой промышленности;

  • строительстве;

  • кузнечном деле;

  • конвейерных линиях.
