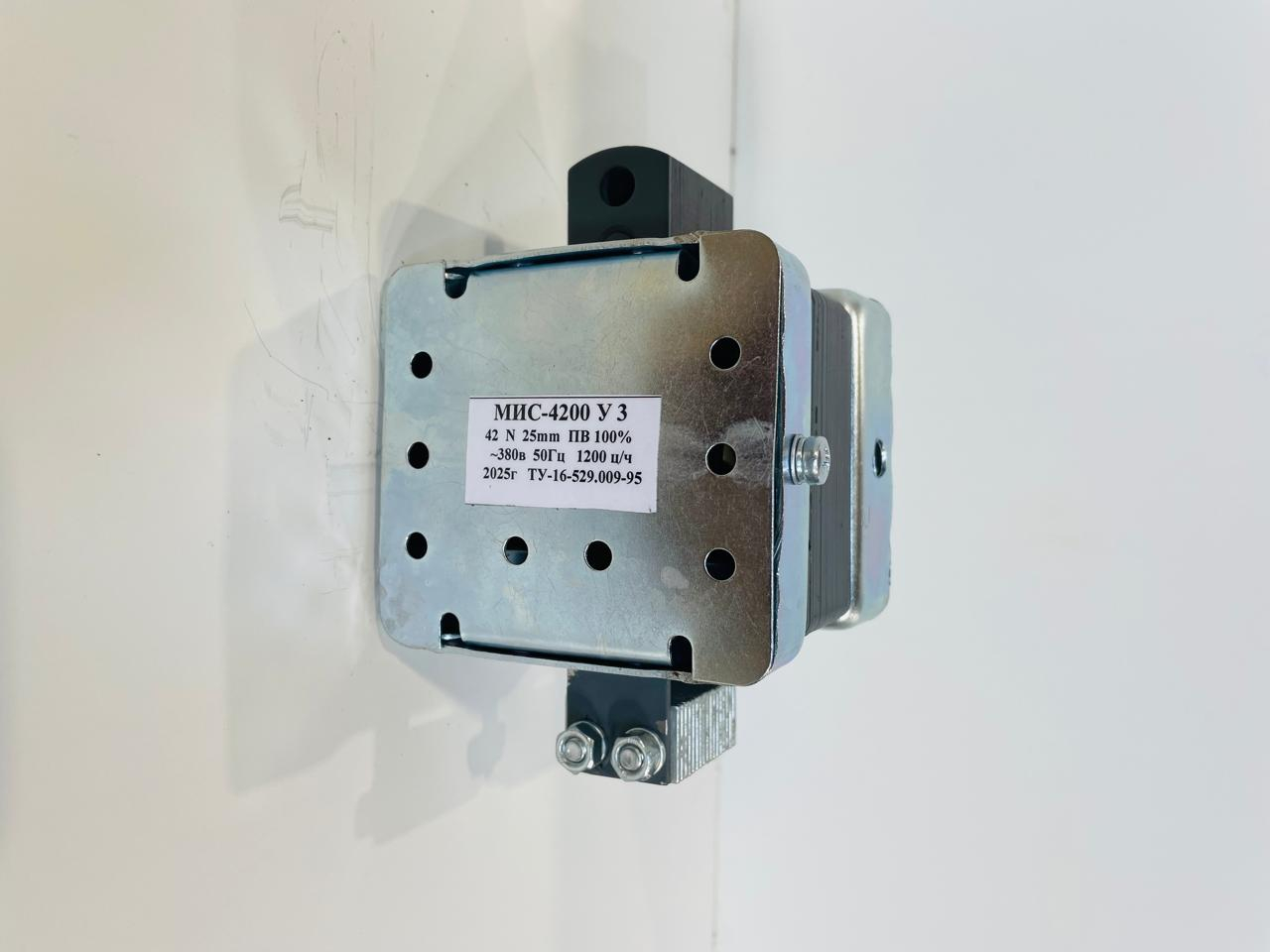

Электромагнит МИС‑4200

Общее назначение
Электромагнит серии МИС (модель МИС‑4200) предназначен для дистанционного управления исполнительными механизмами промышленного и бытового назначения: задвижками, станками, клапанами, автоматическими выключателями и т. п.

Основные технические характеристики

• Номинальное тяговое усилие: $42\text{Н}$.

• Ход якоря: $25\text{мм}$.

• Режим работы (ПВ): $100\%$ или $40\%$ (продолжительный или повторно‑кратковременный).

• Допустимое число циклов в час: до $1200$.

• Напряжение питания: переменный ток $110–500\text{В}$ (частота $50$ или $60\text{Гц}$). Доступные номиналы: $110$, $127$, $220$, $230$, $380$, $400$, $415$, $440$, $500\text{В}$.

• Степень защиты: IP20.

• Климатическое исполнение и категория размещения: У3 (умеренный климат, эксплуатация в закрытых помещениях с естественной вентиляцией).

• Диапазон рабочих температур: от −40 ∘C до +40 ∘C.

• Высота над уровнем моря: до $2000\text{м}$.

• Рабочее положение: вертикальное.

• Исполнение по способу воздействия: толкающее (в обозначении — цифра 2, напр. МИС‑42…).

• Исполнение выводов катушки: может быть как с жёсткими (Е), так и с гибкими (М) выводами.

• Габариты (Д × Ш × В): $144\times 101\times 99\text{мм}$.

• Масса: $2,63\text{кг}$.

• Механическая износостойкость: до $3\text{млн}$ циклов.

• Пусковая мощность обмотки: $720\text{Вт}$.

• Рабочая мощность обмотки: $25\text{Вт}$.

Условия эксплуатации

• Окружающая среда — взрывобезопасная, без токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.

• Допустимые колебания напряжения сети: от $0,85$ до $1,05$ номинального.

• При превышении напряжения возможен перегрев катушки и выход её из строя; при понижении — самопроизвольное отключение электромагнита.

• Содержание пыли и влаги в воздухе не должно превышать допустимых значений.

• Запрещено попадание посторонних предметов в зазор между ярмом и якорем (приводит к неполному замыканию магнитной системы, резкому росту тока и перегреву).

• Осмотр и техобслуживание — не реже 1 раза в год:

  • удаление пыли и грязи;

  • подтяжка контактных зажимов;

  • проверка отсутствия механических повреждений;

  • контроль цепи заземления;

  • измерение сопротивления изоляции обмоток.

Принцип работы
При подаче напряжения на катушку возникает магнитное поле, толкающее якорь. Возврат якоря в исходное положение осуществляется за счёт противодействующего усилия исполнительного механизма.

Структура условного обозначения
МИСХХХХХХЗ:

• МИС — вид аппарата (электромагнит серии МИС).

• X — габарит (размер магнитопровода: 1, 2, 3, 6, 5, 6).

• X — исполнение по способу воздействия: 1 — тянущее, 2 — толкающее.

• X — режим работы (ПВ): 0 — $100$ или $40\%$, 1 — $10\%$.

• X — степень защиты: 0 — IP20, 1 — IP00.

• X — исполнение выводов катушки: Е — жёсткие, М — гибкие.

• ХЗ — климатическое исполнение (У, Т) и категория размещения (3).

Применение

• задвижки и запорная арматура;

• промышленные станки и механизмы;

• электромагнитные муфты и тормоза;

• приводы коммутационных аппаратов;

• системы дистанционного управления исполнительными устройствами.
