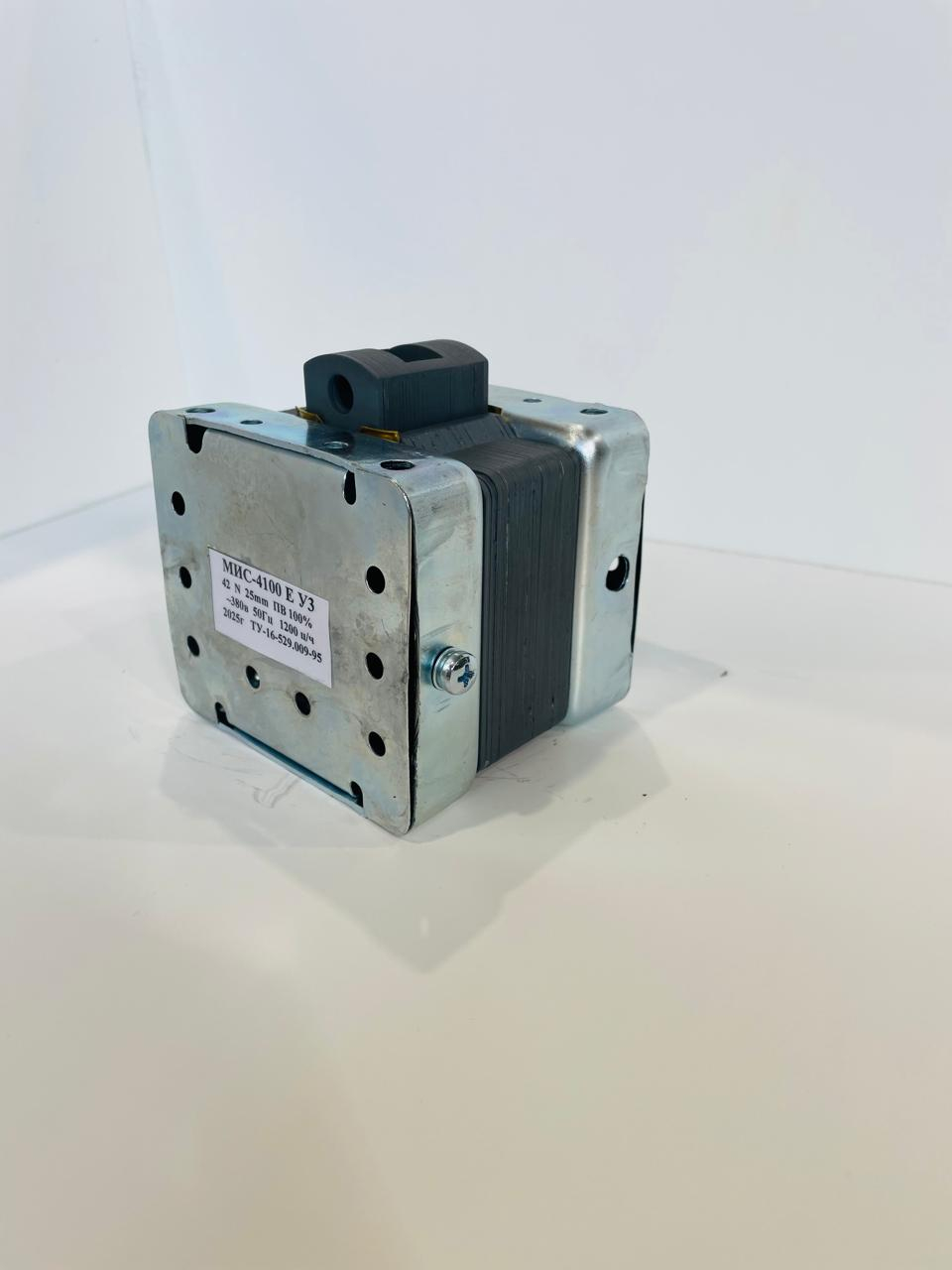

Электромагнит МИС‑4100

Общее назначение
Электромагнит серии МИС (модель МИС‑4100) предназначен для дистанционного управления исполнительными механизмами в промышленном оборудовании: электрических талях, станках, запорной арматуре и др.

Основные технические характеристики

• Номинальное тяговое усилие: $42\text{Н}$.

• Ход якоря: $25\text{мм}$.

• Режим работы (ПВ): $100\%$ или $40\%$ (продолжительный или повторно‑кратковременный).

• Допустимое число циклов в час: не более $1200$.

• Напряжение питания: переменный ток $110–380\text{В}$ (частота $50$ или $60\text{Гц}$).

• Степень защиты: IP20.

• Климатическое исполнение и категория размещения: У3 (умеренный климат, эксплуатация в закрытых помещениях с естественной вентиляцией).

• Диапазон рабочих температур: от −40 ∘C до +40 ∘C.

• Высота над уровнем моря: до $2000\text{м}$.

• Рабочее положение: вертикальное или горизонтальное.

• Исполнение по способу воздействия: тянущее (в обозначении — цифра 1, напр. МИС‑41…).

• Исполнение выводов катушки: может быть как с жёсткими (Е), так и с гибкими (М) выводами.

• Габариты (Д × Ш × В): $101\times 104\times 99\text{мм}$.

• Масса: $1,5–2,63\text{кг}$ (зависит от модификации).

• Крепление: винтовое.

Условия эксплуатации

• Окружающая среда — взрывобезопасная, без токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.

• Допустимые колебания напряжения сети: от $0,85$ до $1,05$ номинального.

• Для ПВ $=100\%$ допускается работа в повторно‑кратковременном режиме (ПВ $=40\%$) с максимальной продолжительностью цикла $10\text{мин}$.

• Обязательно использование заземления.

Структура условного обозначения
МИСХХХХХХЗ:

• МИС — вид аппарата (электромагнит серии МИС).

• X — габарит (размер магнитопровода: 1, 2, 3, 6, 5, 6).

• X — исполнение по способу воздействия: 1 — тянущее, 2 — толкающее.

• X — режим работы (ПВ): 0 — $100$ или $40\%$, 1 — $10\%$.

• X — степень защиты: 0 — IP20, 1 — IP00.

• X — исполнение выводов катушки: Е — жёсткие, М — гибкие.

• ХЗ — климатическое исполнение (У, Т) и категория размещения (3).

Принцип работы
При подаче напряжения на катушку возникает магнитное поле, притягивающее якорь к ярму. Возврат якоря в исходное положение осуществляется за счёт противодействующего усилия исполнительного механизма.

Применение

• электрические тали;

• промышленные станки;

• запорная и регулирующая арматура;

• электромагнитные муфты и тормоза;

• приводы коммутационных аппаратов.
