Электромагнит МИС-3100

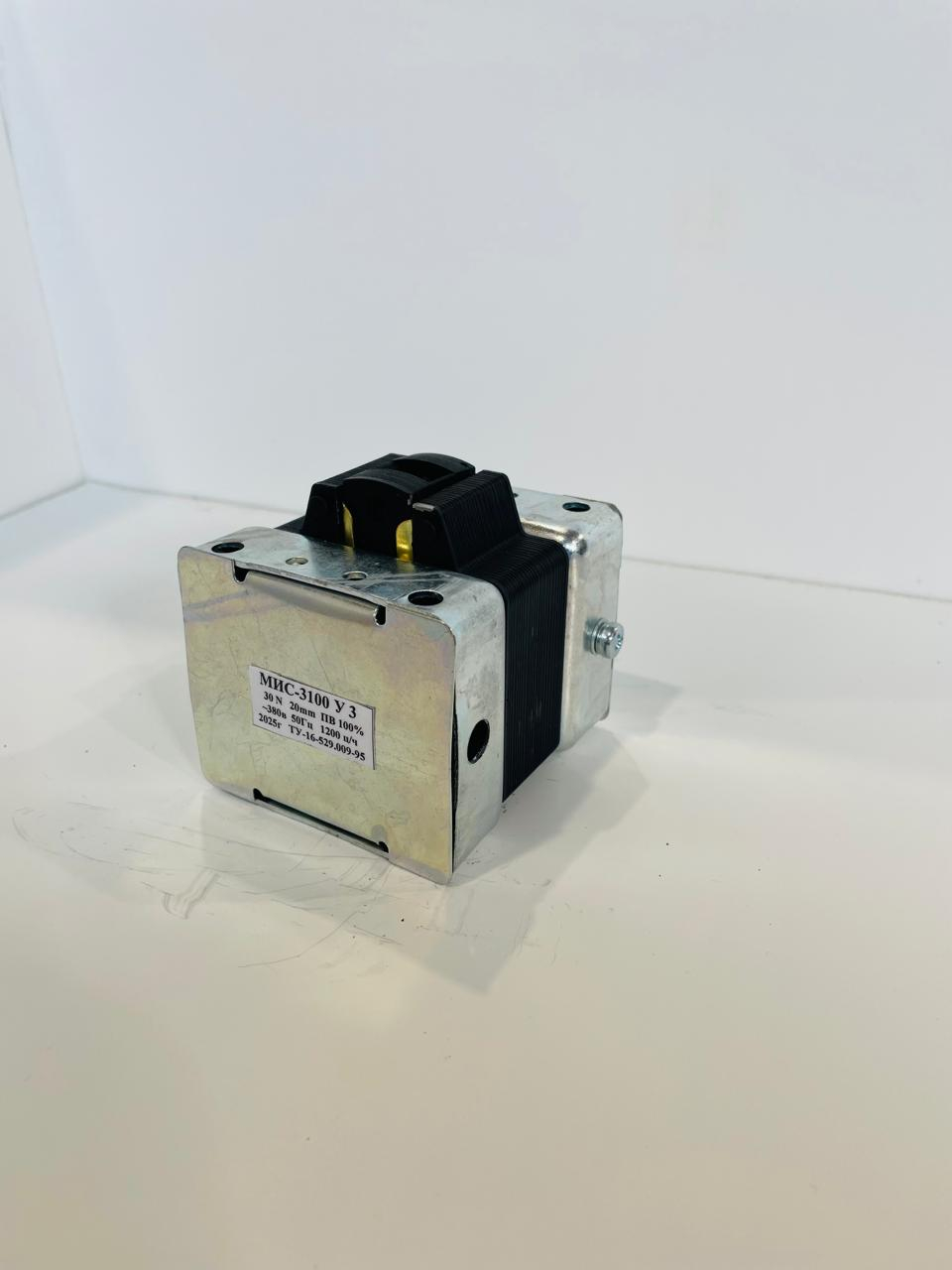

Электромагнит МИС‑3100

Общее назначение
Электромагнит серии МИС (в том числе модель МИС‑3100) предназначен для дистанционного управления исполнительными механизмами промышленного и бытового назначения: станками, клапанами, задвижками, автоматическими выключателями и т. п.

Основные технические характеристики (на примере типового исполнения МИС‑3100 ЕУ3, 380 В):

• Номинальное напряжение: $380\text{В}$ (переменный ток).

• Номинальный ток: $0,3\text{А}$.

• Мощность: $0,025\text{кВт}$.

• Габариты (Д × Ш × В): $80\times 79\times 87\text{мм}$.

• Масса: $1,3–1,5\text{кг}$.

• Режим работы (ПВ): $100\%$ (продолжительный).

• Степень защиты: IP20.

• Исполнение по воздействию на механизм: тянущее (в обозначении — цифра 1, напр. МИС‑311…).

• Исполнение выводов катушки: жёсткие (в обозначении — буква Е, напр. МИС‑3100Е…).

• Климатическое исполнение и категория размещения: У3 (умеренный климат, эксплуатация в закрытых помещениях с естественной вентиляцией).

• Диапазон рабочих температур: от −40 ∘C до +40 ∘C.

• Рабочее положение: вертикальное.

Особенности конструкции и работы

• При подаче напряжения на катушку возникает магнитное поле, притягивающее якорь к ярму.

• Возврат якоря в исходное положение осуществляется за счёт противодействующего усилия исполнительного механизма (не превышающего номинальное более чем на $25\%$).

Варианты напряжений питания
Электромагниты МИС рассчитаны на включение в сеть переменного тока с номинальным напряжением:
$110$, $127$, $220$, $230$, $380$, $400$, $415$, $440$, $500\text{В}$ (частота $50$ или $60\text{Гц}$).

Структура условного обозначения
МИСХХХХХХЗ:

• МИС — вид аппарата (электромагнит серии МИС).

• X — габарит (размер магнитопровода: 1, 2, 3, 6, 5, 6).

• X — исполнение по способу воздействия: 1 — тянущее, 2 — толкающее.

• X — режим работы (ПВ): 0 — $100$ или $40\%$, 1 — $10\%$.

• X — степень защиты: 0 — IP20, 1 — IP00.

• X — исполнение выводов катушки: Е — жёсткие, М — гибкие.

• ХЗ — климатическое исполнение (У, Т) и категория размещения (3).

Применение

• промышленные станки и автоматика;

• запорная и регулирующая арматура;

• электромагнитные муфты и тормоза;

• дистанционные приводами коммутационных аппаратов.
