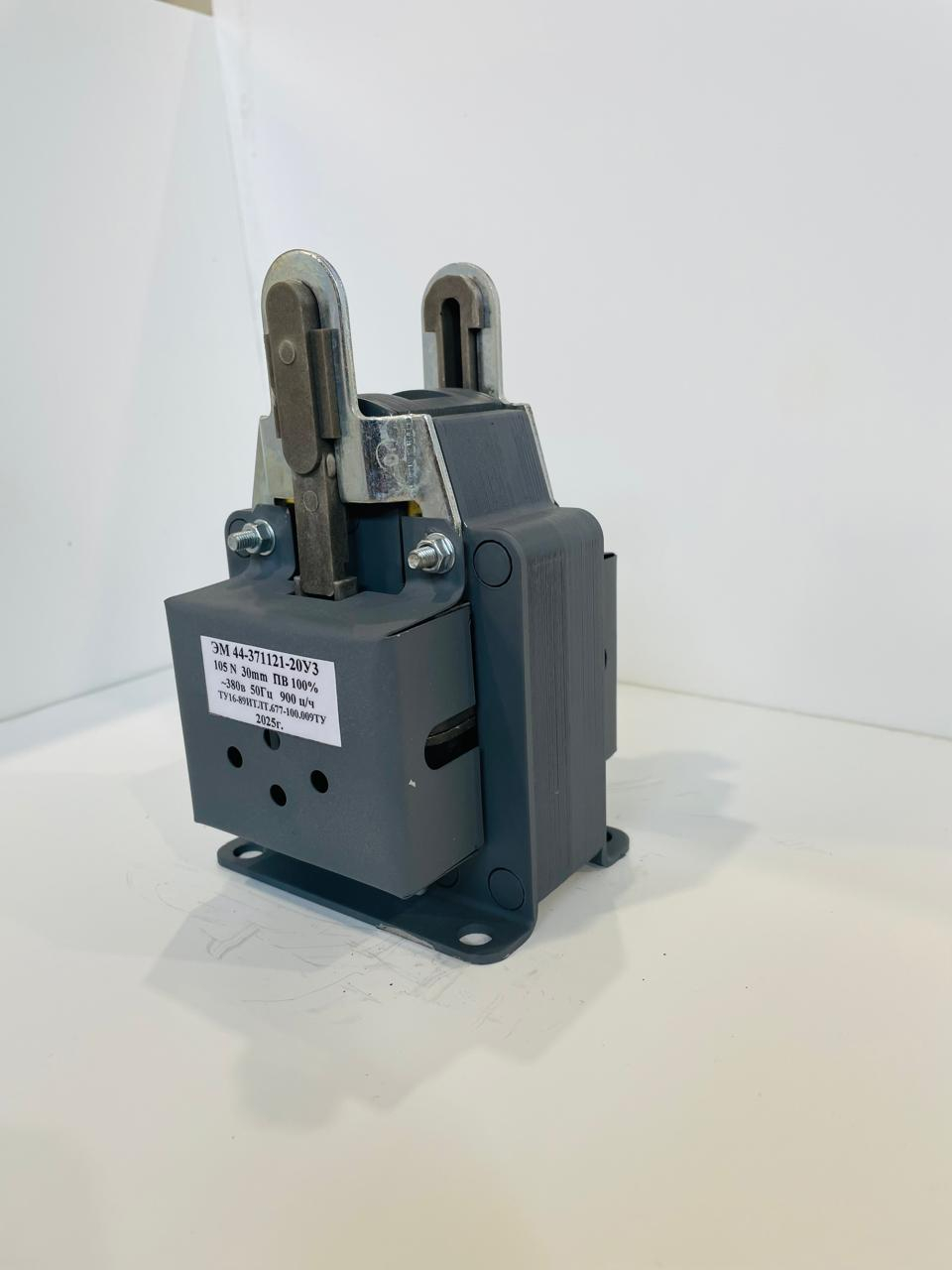

Электромагнит ЭМ44-3711

ЭМ44‑3711 — тянущий электромагнит переменного тока для дистанционного управления исполнительными механизмами в:

• литейном оборудовании;

• грузоподъёмных устройствах;

• медицинском оборудовании;

• автоматизированных комплексах;

• швейном, хлопкопрядильном, полиграфическом оборудовании;

• хлебопекарном и перерабатывающем оборудовании.

Тип исполнения

• род тока: переменный (АС);

• способ воздействия: тянущий (якорь втягивается внутрь при подаче напряжения);

• выводы катушки: гибкие (упрощают монтаж);

• крепление: скобы и направляющие из термопластичного материала.

Технические характеристики

• Номинальное напряжение питания: до $500\text{В}$ (переменный ток).

• Частота сети: $50–60\text{Гц}$.

• Режим работы (ПВ): $15$ % или $100$ % (зависит от модификации).

• Ход якоря: $30\text{мм}$.

• Номинальное тяговое усилие: $105–150\text{Н}$ (зависит от режима работы).

• Степень защиты: предположительно IP00 (открытое исполнение, без защиты от пыли/влаги).

• Рабочее положение: не регламентировано; рекомендуется вертикальное или близкое к вертикальному.

• Температурный диапазон: ориентировочно от −40∘C до +40∘C (стандартный для промышленных электромагнитов).

• Габаритные размеры: $104\times 104\times 165\text{мм}$ (Д × Ш × В).

• Масса: $4,0\text{кг}$.

• Материал корпуса: металл (ярмо, якорь), термопластичные направляющие.

Конструкция

Основные элементы:

• ярмо — неподвижная часть магнитопровода;

• якорь — подвижная часть, передаёт тяговое усилие;

• две каркасные катушки — соединены последовательно, создают магнитное поле;

• скобы — из немагнитного материала, предотвращают боковое притяжение якоря;

• накладные направляющие — из термопластичного материала;

• стойка — для присоединения металлорукава.

Принцип действия

1. При подаче напряжения на катушки возникает ток, создающий магнитное поле.

2. Магнитный поток замыкается через ярмо и якорь.

3. Якорь втягивается внутрь, передавая тяговое усилие на исполнительный механизм.

4. При отключении питания магнитное поле исчезает, и якорь возвращается в исходное положение:

   • под действием внешних сил;

   • либо под действием возвратной пружины исполнительного механизма.

Расшифровка маркировки

ЭМ44‑3711‑20‑ХЗ:

• ЭМ — электромагнит;

• 44 — номер серии;

• 37 — габарит электромагнита;

• 1 — род тока (переменный);

• 1 — способ воздействия (тянущее исполнение);

• 2 — режим работы (ПВ = $100$ %);

• 0 — конструктивная особенность (с гибкими катушками);

• ХЗ — климатическое исполнение и категория размещения (уточняется по документации).

Условия эксплуатации

Требования к монтажу:

• обеспечить надёжное крепление ярма и направляющих;

• соблюдать вертикальное или близкое к нему рабочее положение.

Параметры питания:

• напряжение — в пределах номинального;

• допустимые колебания — не более $\pm 5$ %.

Окружающая среда:

• невзрывоопасная;

• без токопроводящей пыли;

• без агрессивных газов и паров, разрушающих металлы и изоляцию.

Техническое обслуживание (рекомендуется не реже 1 раза в год)

• очистка от пыли и загрязнений;

• проверка целостности изоляции и отсутствия механических повреждений;

• контроль затяжки крепёжных элементов;

• осмотр гибких выводов на предмет перегибов и повреждений.

Критические неисправности

• попадание посторонних предметов в зазор между якорем и ярмом (риск неполного включения, перегрева, выхода из строя);

• превышение допустимого напряжения (риск пробоя изоляции);

• эксплуатация при температуре выше +40∘C (снижение нагрузочной способности, перегрев).

Преимущества модели

• универсальность применения в различных отраслях;

• возможность работы в продолжительном (ПВ = $100$ %) и повторно‑кратковременном (ПВ = $15$ %) режимах;

• надёжная конструкция с термопластичными направляющими;

• удобство монтажа благодаря скобам и направляющим;

• совместимость с сетями переменного тока частотой $50–60\text{Гц}$.

Ограничения

• отсутствие защиты от пыли и влаги (IP00) — требуется установка в закрытых помещениях;

• необходимость контроля температуры окружающей среды (не выше +40∘C);

• строгое соблюдение номинального напряжения питания;

• не предназначен для химически агрессивных сред.

Примеры применения

• управление грузоподъёмными механизмами;

• включение/отключение исполнительных устройств в литейном производстве;

• автоматизация процессов в хлебопекарном и перерабатывающем оборудовании;

• системы промышленной автоматики с тянущим приводом.
