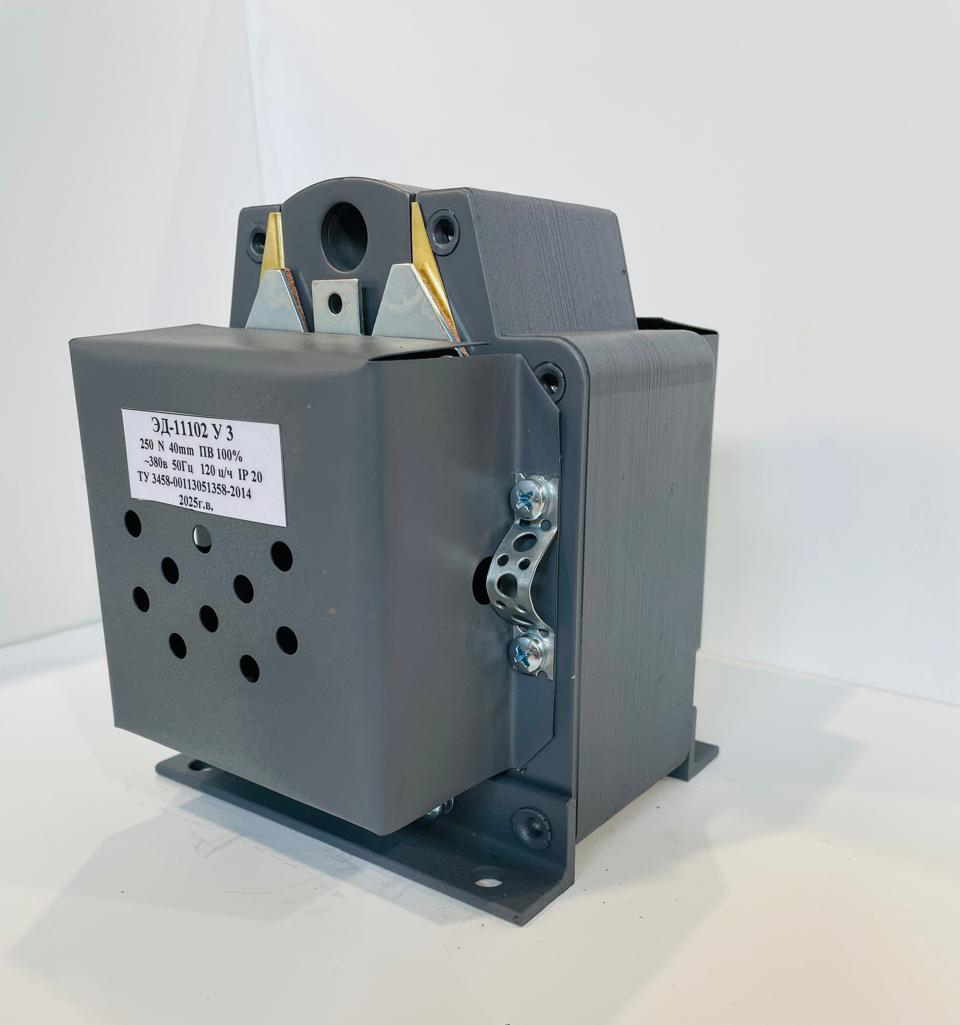

Электромагнит ЭД-11102

ЭД‑11102 — однофазный тянущий электромагнит переменного тока. Предназначен для дистанционного управления исполнительными механизмами:

• гидравлическими приводами станков;

• пневматическими клапанами;

• механизмами подачи и зажима в автоматизированных линиях;

• системами промышленной автоматики (при вертикальном монтаже).

Исполнение

• защищённое, степень защиты IP20 (защита от крупных частиц пыли, но не от влаги);

• гибкие выводы катушки — упрощают монтаж в стеснённых условиях;

• тянущего типа (якорь втягивается внутрь при подаче напряжения).

Технические характеристики

• Номинальное тяговое усилие: $250\text{Н}$.

• Ход якоря: $40\text{мм}$.

• Напряжение питания:

  • базовые варианты — $220\text{В}$ и $380\text{В}$ (переменный ток);

  • доступны модификации — $110$, $127$, $230$, $400$, $415$, $440$, $500\text{В}$.

• Частота сети: $50–60\text{Гц}$.

• Потребляемая мощность:

  • пусковая — $2300\text{Вт}$;

  • рабочая — $140\text{Вт}$.

• Режим работы (ПВ): $100$ % или $40$ %.

• Максимальное число циклов в час: $120$.

• Габаритные размеры: $144\times 166\times 175\text{мм}$ (Ш × В × Г).

• Масса: $12,2\text{кг}$.

• Материал корпуса: металл.

• Климатическое исполнение: У3 (умеренный климат, эксплуатация в закрытых помещениях без искусственного регулирования климатических условий).

Конструкция

Основные элементы:

• неподвижное ярмо (из шихтованной электротехнической стали);

• подвижный якорь (также шихтованный);

• катушка — создаёт магнитный поток при подаче напряжения;

• корпус — металлический, защищённого исполнения (IP20);

• гибкие выводы — для подключения питающих проводов.

Принцип действия

1. При подаче напряжения на катушку возникает ток, создающий магнитное поле.

2. Магнитный поток замыкается через ярмо и якорь.

3. Якорь втягивается внутрь катушки по направляющей, передавая тяговое усилие на исполнительный механизм.

4. При отключении питания магнитное поле исчезает, и якорь возвращается в исходное положение:

   • под действием силы тяжести груза;

   • либо под действием возвратной пружины исполнительного механизма.

Условия эксплуатации

• Рабочее положение: строго вертикальное.

• Температурный диапазон: от −40∘C до +40∘C.

• Высота над уровнем моря: до $2000\text{м}$.

• Окружающая среда:

  • невзрывоопасная;

  • без токопроводящей пыли;

  • без агрессивных газов и паров, разрушающих металлы и изоляцию.

• Допустимые колебания напряжения: от $0,85$ до $1,05$ номинального.

Расшифровка маркировки

ЭД‑11102 У3:

• ЭД — электромагнит длинноходовой;

• 11 — габарит (размер магнитопровода);

• 1 — способ воздействия (тянущий; «2» означало бы толкающий);

• 0 — режим работы по продолжительности включения (ПВ = $100/40$ %; «1» соответствовало бы ПВ = $15$ %);

• 2 — степень защиты (IP20; «1» — IP30, отсутствие цифры/0 — IP00);

• У3 — климатическое исполнение (У — умеренный климат) и категория размещения (3 — в закрытых помещениях).

Техническое обслуживание (рекомендуется не реже 1 раза в год)

• очистка от пыли и загрязнений;

• проверка целостности изоляции и отсутствия механических повреждений;

• контроль заземления (если предусмотрено);

• осмотр гибких выводов на предмет перегибов и повреждений.

Критические неисправности и ограничения

Неисправности:

• попадание посторонних предметов в зазор между якорем и ярмом (риск неполного включения, перегрева, выхода из строя);

• превышение допустимого напряжения (риск пробоя изоляции);

• эксплуатация при температуре выше +40∘C (перегрев, снижение нагрузочной способности).

Ограничения:

• строго вертикальное рабочее положение;

• степень защиты IP20 не обеспечивает защиту от брызг воды и мелкой пыли;

• не предназначен для химически агрессивных сред.

Преимущества модели

• защищённое исполнение (IP20) — надёжность в умеренно загрязнённых помещениях;

• гибкие выводы — удобство монтажа;

• высокая тяговая сила ($250\text{Н}$) — подходит для промышленных механизмов;

• возможность работы в продолжительном (ПВ = $100$ %) и повторно‑кратковременном (ПВ = $40$ %) режимах;

• устойчивость к колебаниям напряжения сети;

• надёжность конструкции при соблюдении условий эксплуатации.
