Электромагнит ЭД-11101

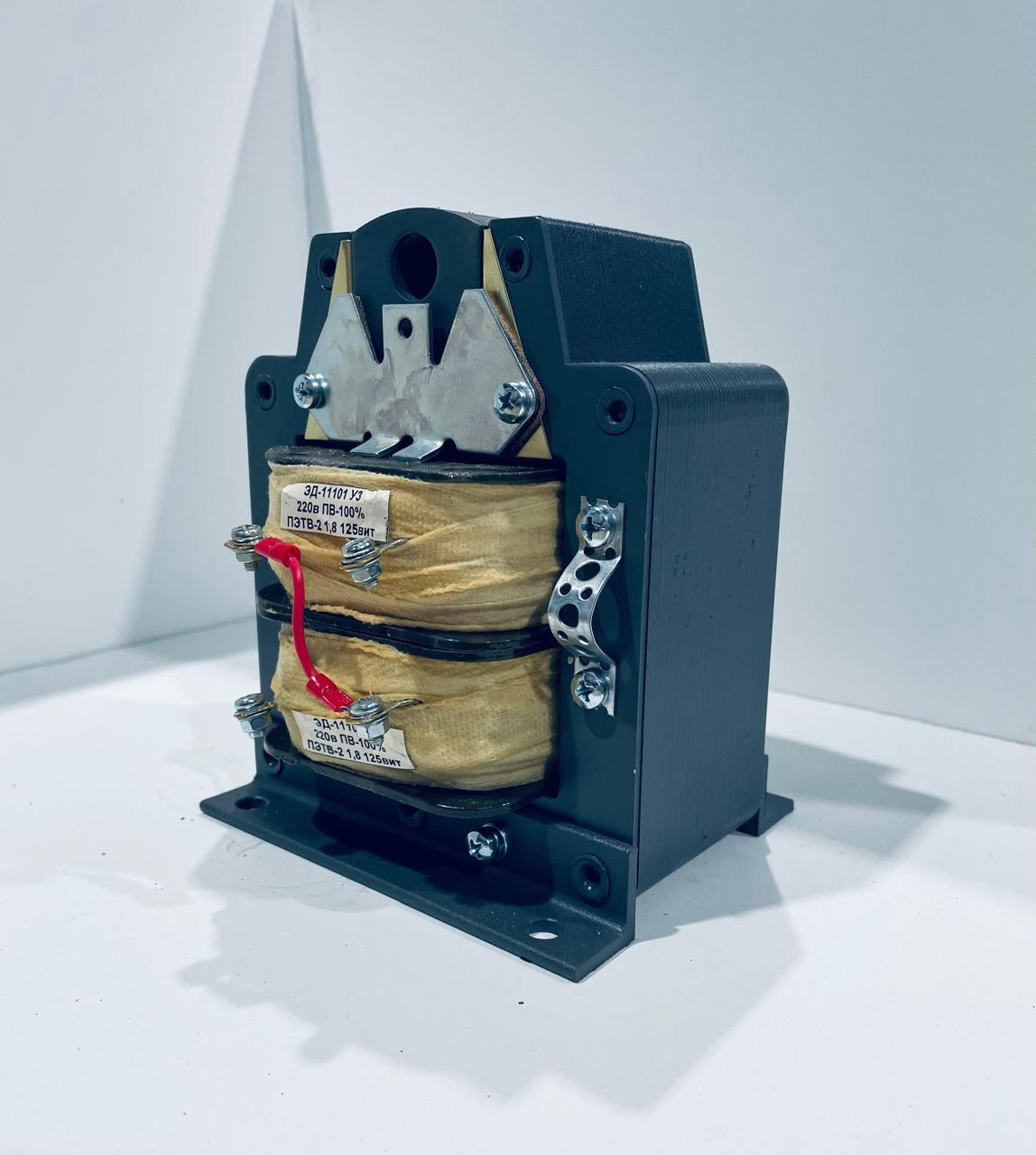

ЭД‑11101 — однофазный длинноходовой электромагнит переменного тока. Предназначен для дистанционного управления гидравлическими, пневматическими и другими исполнительными механизмами станков и оборудования.

Исполнение

Открытое исполнение с винтовыми зажимами (в отличие от модификаций «‑102» и «‑112», которые имеют защиту IP20).

Технические характеристики

• Напряжение питания: $110$, $127$, $220$, $380$, $500$, $660\text{В}$.

• Потребляемая мощность:

  • пусковая — $2300\text{Вт}$;

  • рабочая — $140\text{Вт}$.

• Номинальное усилие: $250\text{Н}$.

• Число циклов в час: $120$.

• Ход якоря: $40\text{мм}$.

• Габаритные размеры: $144\times 148\times 175\text{мм}$.

• Масса: $12\text{кг}$.

• Режим работы: ПВ = $15$ % (по маркировке), допускается работа в повторно‑кратковременном режиме ПВ = $40$ % с циклом до $10$ минут.

Конструкция

Основные узлы:

• неподвижное ярмо (магнитопровод);

• подвижный якорь (шихтованный из электротехнической стали);

• катушка для возбуждения магнитного потока.

На якоре имеется отверстие с осью для крепления штока, передающего усилие на исполнительный механизм.

Принцип действия

1. При подаче напряжения на катушку в магнитопроводе возникает переменный магнитный поток.

2. Под действием магнитного поля якорь втягивается внутрь катушки, замыкая магнитный контур.

3. При отключении питания якорь возвращается в исходное положение под действием:

   • силы тяжести груза;

   • или возвратной пружины исполнительного механизма.

Условия эксплуатации

• Рабочее положение: строго вертикальное.

• Высота над уровнем моря: до $2000\text{м}$.

• Диапазон температур: от −40∘C до +40∘C.

• Окружающая среда: взрывобезопасная, без токопроводящей пыли и агрессивных газов/паров, разрушающих изоляцию и металлы.

• Допустимые колебания напряжения: от $0,85$ до $1,05$ номинального.

Расшифровка маркировки

Структура условного обозначения ЭД‑ХХХХХ М ХХ:

• ЭД — электромагнит длинноходовой;

• ХХ — габарит (размер магнитопровода): «11» указывает на увеличенный типоразмер по сравнению с «10»;

• Х — способ воздействия: «1» — тянущий;

• Х — режим работы: «1» соответствует ПВ = $15$ %;

• Х — степень защиты: «1» — IP30 (открытое исполнение);

• М — катушка с гибкими выводами;

• ХХ — климатическое исполнение и категория размещения (например, У3, УХЛ4).
