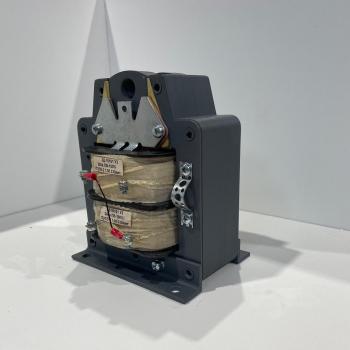

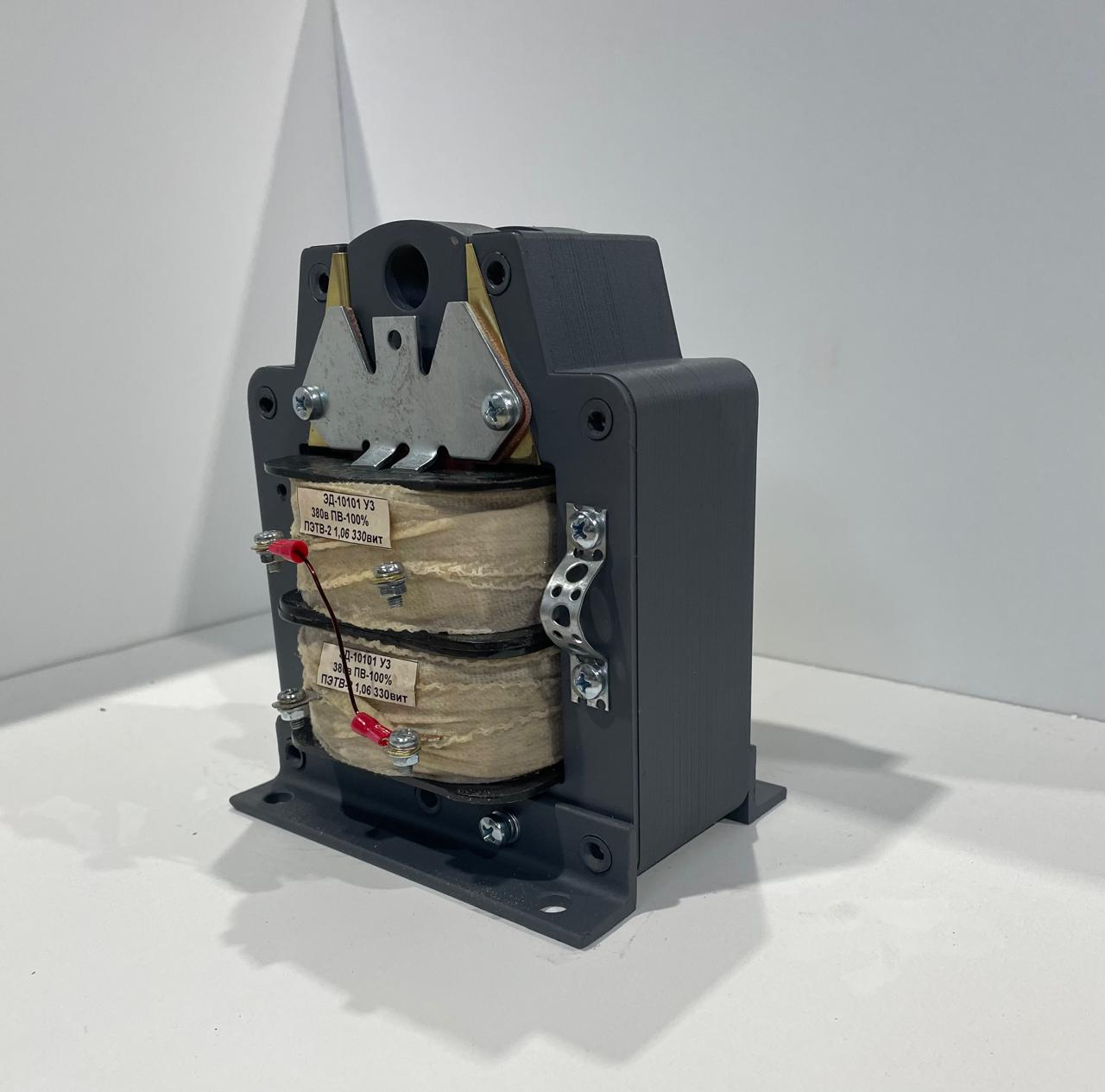

Электромагнит ЭД-10101
Однофазный тянущий электромагнит открытого исполнения с винтовыми зажимами. Предназначен для дистанционного управления:
гидравлическими механизмами;
пневматическими механизмами;
другими исполнительными устройствами промышленного назначения.
гидравлическими механизмами;
пневматическими механизмами;
другими исполнительными устройствами промышленного назначения.
дог.
Электромагнит ЭД-10101 — однофазный длинноходовой электромагнит переменного тока, предназначенный для дистанционного управления гидравлическими, пневматическими и другими механизмами. Применяется в деревообрабатывающей промышленности, металлообработке, лёгкой промышленности.
Технические характеристики
- Напряжение питания: 110, 127, 220, 380, 500, 660 В.
- Потребляемая мощность (пусковая/рабочая): 2300/120 Вт.
- Номинальное усилие: 160 Н.
- Число циклов в час: 120.
- Ход якоря: 40 мм.
- Габаритные размеры: 144×134×175 мм.
- Масса: 10 кг.
Конструкция и принцип действия
Основные узлы конструкции: неподвижное ярмо, подвижный якорь, шихтованные из электротехнической стали, и катушка для возбуждения магнитного потока, под воздействием которого якорь притягивается к ярму.
При подаче напряжения на катушку якорь под воздействием магнитного потока по направляющей втягивается в катушку. В исходное положение якорь возвращается при отключении электромагнита под воздействием силы тяжести (груза) или под воздействием возвратной пружины исполнительного механизма.
Условия эксплуатации
- Высота над уровнем моря: до 2000 м.
- Диапазон рабочих температур: от -40 °C до +40 °C.
- Окружающая среда: взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнита, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
- Рабочее положение: вертикальное.
Электромагнит может работать при колебаниях напряжения питающей сети в пределах от 0,85 до 1,05 номинального. Допускается работа в повторно-кратковременном режиме (ПВ=40%) с максимальной продолжительностью цикла 10 минут.
