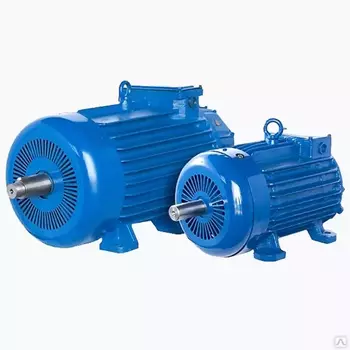

Электродвигатель 4МТМ 280 L8

Электродвигатель 4МТМ 280 L8: технические характеристики и особенности

4МТМ 280 L8 — асинхронный крановый электродвигатель с фазным ротором, предназначенный для работы в подъёмно‑транспортных механизмах (кранах, лебёдках, лифтах и т. п.) в повторно‑кратковременном режиме.

Основные параметры

• Мощность: $90\text{кВт}$.

• Номинальная частота вращения: $725$–$750\text{об/мин}$ (уточняется по шильдику).

• Напряжение питания: $220/380\text{В}$ или $660\text{В}$ (схема «треугольник/звезда»).

• Частота сети: $50\text{Гц}$ (допускается $60\text{Гц}$ по спецзаказу).

• Режим работы:

  • S3 (повторно‑кратковременный) с продолжительностью включения ПВ = 40 % (по ГОСТ 52776‑2007);

  • допускается кратковременный режим S2 (30–60 мин).

• Класс нагревостойкости изоляции: H (180\,^\circ\text{C}).

• Степень защиты: IP54 (двигатель), IP20 (щёточный узел).

• Метод охлаждения: IC411 (крыльчатка на валу).

• Климатическое исполнение: У1 (умеренный климат), возможны Т1, УХЛ1, О1.

• Масса: $880$–$980\text{кг}$ (зависит от производителя).

• Уровень вибрации: не более $4,5\text{мм/с}$.

Конструктивные размеры и монтаж

• Высота оси вращения: $280\text{мм}$.

• Диаметр вала: $90\text{мм}$ (конический вал).

• Резьба вала: М64 × 4.

• Длина выступающего конца вала: $170\text{мм}$.

• Монтажное исполнение:

  • IM1001 (на лапах, один цилиндрический конец вала);

  • IM1003 (на лапах, один конический конец вала);

  • IM1004 (на лапах, два конических конца вала).

• Габаритные размеры (приблизительно): $635\times 1305\times 516\text{мм}$ (Ш × Д × В).

Электрические характеристики

• КПД: $90,5$–$91\%$.

• Коэффициент мощности ($\cos \phi$): $0,8$–$0,83$.

• Номинальный ток статора (при $380\text{В}$): $185$–$190\text{А}$; (при $220\text{В}$): $324\text{А}$.

• Номинальный ток ротора: $160$–$171\text{А}$.

• Напряжение ротора: $335$–$350\text{В}$.

• Кратность максимального момента к номинальному (Mмакс​/Mном​): не менее $2,9$.

• Пусковой ток (кратность к номинальному): уточняется по паспорту.

Особенности конструкции и применения

• Фазный ротор обеспечивает плавный пуск и регулирование скорости.

• Чугунный корпус гарантирует прочность и долговечность.

• Повышенная перегрузочная способность — подходит для тяжёлых режимов с частыми пусками/торможениями.

• Щёточный механизм с запасным комплектом металлографитовых щёток (по два выводных конца, открытый наконечник по ГОСТ 12232‑89 и ГОСТ 21888‑82).

• Защита обмоток ротора от угольной пыли, образующейся при износе щёток.

• Датчики температуры (контактные биметаллические и бесконтактные терморезистивные) для защиты от перегрева.

• Стальная клеммная коробка повышает механическую стойкость.

• Универсальность монтажа — варианты крепления на лапах.

Соответствие стандартам

• Изготовлен по ГОСТ 2479‑79 (установочно‑присоединительные размеры).

• Соответствует требованиям к крановым электродвигателям по нагревостойкости, защите и механическим нагрузкам.

• Режим работы регламентирован ГОСТ 52776‑2007 (S3, ПВ 40 %).

• Класс изоляции — по ГОСТ 8865‑87 (класс H).

• Уровень вибрации — по ГОСТ Р МЭК 60034‑14‑2008.

• Размеры валов — по ГОСТ 12080 (цилиндрические) и ГОСТ 12081 (конические).

Типичные области применения

• Мостовые, башенные, козловые и портальные краны.

• Лебёдки и подъёмные механизмы.

• Металлургические агрегаты и транспортёры.

• Лифты и другие грузоподъёмные устройства.

Примечания

• Точные габаритные и присоединительные размеры могут отличаться у разных производителей — рекомендуется уточнять при заказе.

• Допустимы иные напряжения и частоты по спецзаказу.

• Гарантия: $12$–$24$ месяца (зависит от поставщика).

• Является аналогом серий: 5МТН, 5MTF, 4MTF, 4МТН, ДМТF, ДМТН, АМТН.
