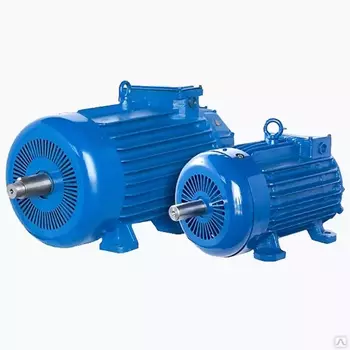

Электродвигатель 4МТМ 280 L6

Электродвигатель 4МТМ 280 L6: технические характеристики и особенности

4МТМ 280 L6 — асинхронный крановый электродвигатель с фазным ротором, предназначенный для работы в подъёмно‑транспортных механизмах (кранах, лебёдках, лифтах и т. п.) в повторно‑кратковременном режиме.

Основные параметры

• Мощность: $110\text{кВт}$.

• Номинальная частота вращения: $970\text{об/мин}$.

• Напряжение питания: $220/380\text{В}$ или $660\text{В}$ (схема «треугольник/звезда»).

• Частота сети: $50\text{Гц}$.

• Режим работы: S3 (повторно‑кратковременный) с продолжительностью включения ПВ = 40 %; допускается кратковременный режим S2 (30–60 мин).

• Класс нагревостойкости изоляции: H (180\,^\circ\text{C}).

• Степень защиты: IP54 (двигатель), IP20 (щёточный узел).

• Метод охлаждения: IC411 (крыльчатка на валу).

• Климатическое исполнение: У1 (умеренный климат), также возможны Т1, УХЛ1, О1.

• Масса: около $970\text{кг}$.

• Уровень вибрации: $4,5\text{мм/с}$.

Конструктивные размеры и монтаж

• Высота оси вращения: $280\text{мм}$.

• Диаметр вала: $90\text{мм}$ (конический вал).

• Резьба вала: М64 × 4.

• Длина выступающего конца вала: $170\text{мм}$.

• Монтажное исполнение: IM1003, IM1004 (на лапах, один вал) или IM2003, IM2004 (лапы + фланец) по ГОСТ 2479‑79.

• Габаритные размеры (приблизительно): $1260\times 457\times 740\text{мм}$ (Д × Ш × В).

Электрические характеристики

• КПД: $94,3\%$.

• Коэффициент мощности ($\cos \phi$): около $0,75$ (уточняется по паспорту).

• Номинальный ток статора (при $380\text{В}$): $203\text{А}$; (при $220\text{В}$): $352\text{А}$.

• Номинальный ток ротора: $190\text{А}$.

• Напряжение ротора: $420\text{В}$.

• Номинальный крутящий момент: расчётный (зависит от мощности и частоты вращения).

• Кратность максимального момента к номинальному (Mмакс​/Mном​): не менее $2,5$ (типично для крановых двигателей).

Особенности конструкции и применения

• Фазный ротор обеспечивает плавный пуск и регулирование скорости.

• Чугунный корпус гарантирует прочность и долговечность.

• Повышенная перегрузочная способность — подходит для тяжёлых режимов с частыми пусками/торможениями.

• Щёточный механизм с запасным комплектом металлографитовых щёток.

• Защита обмоток ротора от угольной пыли, образующейся при износе щёток.

• Универсальность монтажа — возможны варианты крепления на лапах или с фланцем.

• Датчики контроля температуры (в некоторых исполнениях) для защиты от перегрева.

Соответствие стандартам

• Изготовлен по ГОСТ 2479‑79 (установочно‑присоединительные размеры).

• Соответствует требованиям к крановым электродвигателям по нагревостойкости, защите и механическим нагрузкам.

• Режим работы регламентирован ГОСТ 183‑74 (S3, ПВ 40 %).

• Класс изоляции — по ГОСТ 8865‑87 (класс H).

• Уровень вибрации — по ГОСТ Р МЭК 60034‑14‑2008.

Типичные области применения

• Мостовые, башенные, козловые и портальные краны.

• Лебёдки и подъёмные механизмы.

• Металлургические агрегаты и транспортёры.

• Лифты и другие грузоподъёмные устройства.

Примечания

• Точные габаритные и присоединительные размеры могут отличаться у разных производителей — рекомендуется уточнять при заказе.

• Допустимы иные напряжения и частоты по спецзаказу (например, $60\text{Гц}$).

• Гарантия обычно составляет $2$–$3$ года.

• Является аналогом серий: 4МТН, 5МТН, 5MTF, 4MTF, ДМТF, ДМТН, АМТН.
